FFC柔性软排线与fpc连接器如何匹配安装？
- 作者: 阿勇
- 来源: 鑫美特FFC/FPC
- 日期 : 2022-07-29
一、FFC柔性软排线与FPC连接器匹配安装时注意事项如下：

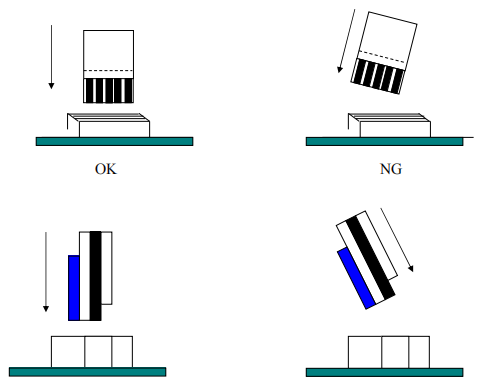

（1）对于立贴连接器，插拔时，手指要捏住软排线的补强板端，垂直插入。排线不允许前后左右倾斜，以免引起导通不良。

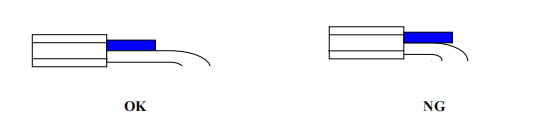

（2）对于卧贴连接器，插拔时，手指要捏住软排线的补强板端，水平插入。不要捏住补强板与胶膜的台阶处，保持补强板水平插入，不要使补强板与绝缘膜裂开。
二、如果与FFC柔性软排线匹配的是掀盖式下接连接器，那么还有几点需要强调

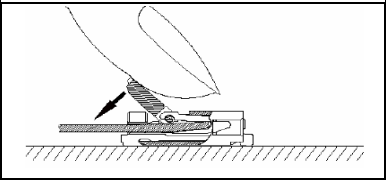

（1）使用食指与拇指将掀盖打开，旋转角度不能大于135°。
（2）使轻压掀盖中间往下旋转至定位，直到ffc软排线完全插入并且没有移动。
（1）对于立贴连接器，插拔时，手指要捏住软排线的补强板端，垂直插入。排线不允许前后左右倾斜，以免引起导通不良。
（2）对于卧贴连接器，插拔时，手指要捏住软排线的补强板端，水平插入。不要捏住补强板与胶膜的台阶处，保持补强板水平插入，不要使补强板与绝缘膜裂开。
二、如果与FFC柔性软排线匹配的是掀盖式下接连接器，那么还有几点需要强调
（1）使用食指与拇指将掀盖打开，旋转角度不能大于135°。
（2）使轻压掀盖中间往下旋转至定位，直到ffc软排线完全插入并且没有移动。
